三氢净化体(泥浆分离器)

2018-12-11



安徽安庆三氢净化体运行现场展示


产品介绍

       针对洗砂行业洗砂废水不处理、无回收利用、随处乱排乱放,对河道、山体、城市、村庄水系统破坏严重等现象,隆中重工经历5年时间研发了快速污水净化设备----LZ系列三氢净化体(三氢净化罐)。该设备可与隆中细沙回收机、尾矿干排机及厢式压滤机等设备组成零排放生产线,广泛运用于砂石骨料厂、贵金属选矿厂、陶瓷、玻璃等行业。
       三氢净化体是在传统竖流式沉淀设备的基础上,对内部进料筒的结构进行了改进,大大提高了沉淀的效率,池体平面为圆形,悬浮物在重力作用下沉降入池底锥形污泥斗中,澄清水从池上端周围的溢流堰中排出。溢流口设有浮渣过滤装置和挡板,保证出水水质。

三氢净化体

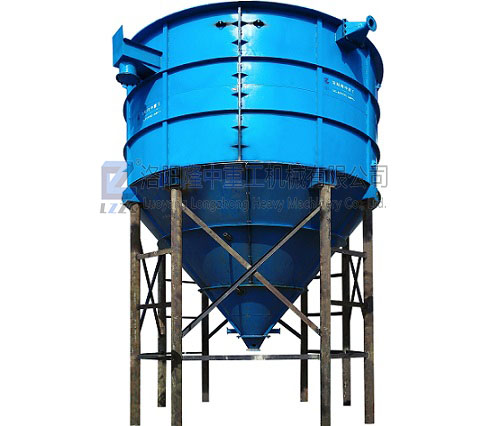

上图:隆中三氢净化体



工作原理

组成结构
上图:三氢净化体结构

       三氢净化体是基于重力沉降作用的固液分离设备,可将含固量为2%~15%的矿浆废水通过重力沉降,提升为浓度60%~70%泥浆,同时罐体上部实现清水溢流,从而达到污水净化、固液分离的目的。

工作流程

三氢净化体原理
上图:三氢净化体工作流程

       处理物料的废水经过料道进入中心进料筒,并经过缓流、絮凝等一系列作用,使增稠的底流泥浆由罐体底部的出料口排出,并进入压滤机等其他设备,压滤成泥饼。罐体上部产生清洁度较高的清水(溢流澄清液),由顶部的出水口排出,清水可循环利用,实现生产废水零排放。



产品优势

1、全自动清洗、全自动排泥、节省人工工时。

2、采用悬浮过滤、介质吸附、沉淀工作原理,无净化膜,无易损件

3、罐体采用优质碳素钢(或不锈钢、环氧玻璃钢等)材料,具有较好的强度及耐腐蚀性

4、药剂使用成本低,处理量大,处理效率高,性能稳定

5、体积小、占地面积小、安装方便快捷

6、整机使用寿命10-15年,一次性投资少、经济效益显著。

7、净化体后水体质量可达到排放标准,也可用于生产线回用。

案例展示
上图:部分三氢净化体项目案例


使用保养

1、正确使用絮凝剂:要做到正确投加混凝剂, 掌握进水质和水量的变化。每隔 时间测定一次原料浆的浊度、pH值、水温、碱度,根据水质水量的变化及时调整投药量。要防止断药事故的发生。

2、及时排泥:根据料浆浓度计算污泥体积,及时排泥,当排泥不时应放空,采用冲洗方法清泥,以避免发生积泥过度,影响出水水质。

3、净化罐停止使用时应将内部水、泥全部放空,并用清水冲洗。


设计案例

三氢净化体案例一
上图:某国外大型砂厂设计案例
三氢净化体案例二
上图:国内某砂厂设计案例
三氢净化体案例三
上图:以砂厂使用为例的工作流程图

处理效果

经三氢净化体处理后的水、砂、泥的成分及含量:

清水悬浮物≤30mg/L,清水综合回用率.高可达90%;原料浆含泥量<1%,含水率≤15%;干泥含水率≤25%,细度-200目99%全通过。



设备参数

技术参数



尾矿干排机  三氢净化体  厢式压滤机
