螺旋筛洗一体机

2020-02-18



螺旋筛洗一体机



上图:螺旋筛洗一体机


产品介绍



     我公司专业生产水洗砂及筛分设备及其相关设备,近年来适应市场需求开发研制了多款机型。螺旋筛洗一体机是由螺旋洗砂机、细砂回收机等设备组合而成,产品功能包括洗砂、洗砂回收、脱水脱泥、浓缩分级等,可以有效去除砂子杂质,得到干净且含水率极低的优质砂石骨料。该设备充分结合了多台设备的功能特点从而实现了用一台设备代替以往一条线多台设备。螺旋筛洗一体机产品结构设计合理,外观简洁大方,颜色明亮,更重要的是该设备的洗砂和细砂回收功能得以超强发挥,为砂石骨料生产企业实现更大的经济效益提供了有力保障。



应用领域



     本设备适用于矿山、骨料加工、陶瓷原料加工、硅砂生产加工、各种金属矿尾矿等处理作业。



产品特点



     该设备集洗砂、细砂回收于一体。设备将螺旋叶轮于斗式洗砂轮相结合,结构合理,运行简单。该一体机主要分为洗砂部位和细砂回收部位;洗砂部位和一般的轮式洗砂机大致相同,但是在该部位中加入隔板能同时清洗两种不同粒径的颗粒,实现洗砂、脱水、脱泥功能。细砂回收部位和传统的利用旋流器回收细砂有所不同,该设备利用大直径、低转速螺旋叶轮将螺旋水槽中沉淀的细砂缓慢的推入轮洗槽内,再由轮斗带出,经过细砂沉淀后的泥浆水从螺旋尾端溢流出去。与此同时,在螺旋水槽尾部设有可调节的溢流堰板,可通过调节堰板高低来控制细砂回收量。





工作原理

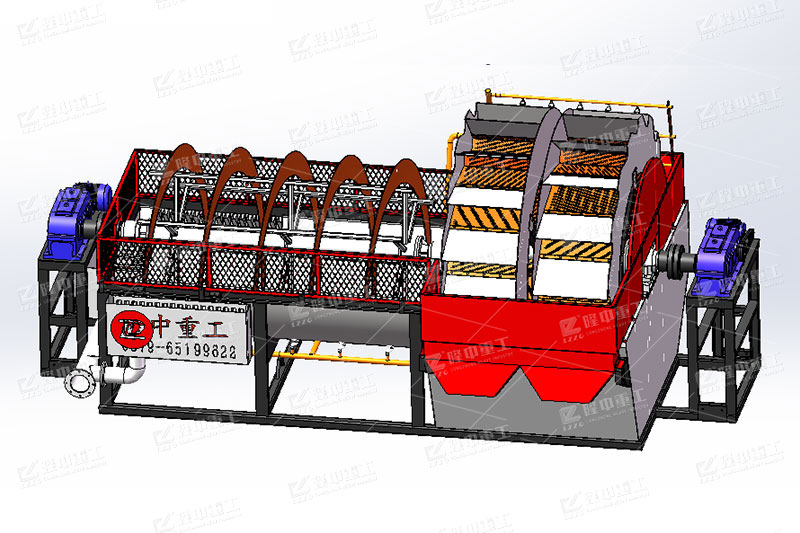

螺旋筛洗一体机结构图
上图:螺旋筛洗一体机结构图


1、结构组成:新型轮式洗砂机、螺旋叶轮、洗砂水槽、细砂回收水槽、减速机、反冲洗管路、电机。



2、工作流程:砂水混合物进入轮洗水槽,经过清洗由轮斗捞出,洗砂后的尾水(含大量细砂)进入螺旋水槽内进行细砂沉淀,沉淀后的细砂再由缓慢转动的螺旋叶片推送至轮洗水槽内,再伴随粗砂被轮斗捞出。通过调节螺旋水槽尾端的堰板可控制细砂流失量,从而达到细砂回收的理想效果;在特种物料且细小颗粒废弃的情况下,反清洗装置打开,从螺旋水槽底部喷出水柱阻止细砂沉淀并且螺旋反向转动把尾水向溢流口推进,实现细砂同废水一块排出。

螺旋筛洗一体机工作

上图:工作流程图



性能特点



1、结合传统轮式洗砂机而改进,从而能产生1种或2种不同粒径的砂,能满足更多用户的要求。并且洗砂效果更好。



2、工作效率比较高,与旋流器回收细砂相比更能突出改设备优势,既能达到不错的细砂回收效果又能大大降低能耗,实现节能环保。



3、结构合理,占地面积小,安装简单,维护方便。



4、使用寿命长,减少了易损件数量,维修运行成本降低。



5、可根据客户要求量身打造特定机型。

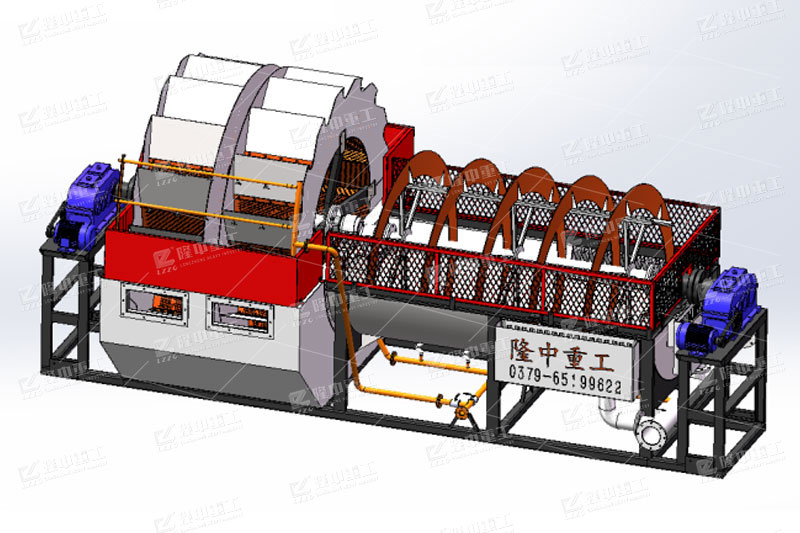

螺旋筛洗一体机
上图:螺旋筛洗一体机


安装调试



1、设备出厂前进行不小于8小时的连续运转,应满足以下要求,振幅应符合图纸规定,运转平稳,噪声低于90dB(距设备1m处测)。



2、调整轴承座位置,现场安装使用前应校核轴承座位置是否同心



3、使用前,由我公司售后服务人员指导安装,调整轮斗和螺旋的转动方向及转速。



4、使用前,空载试运转合格后,方可投入负载试运转。



5、如果轮斗捞出砂量较小应调整轮斗转速,如若尾水细砂流失较多应调整螺旋叶轮转速。



6、设备所有电机必须做到防水,防尘和接地。



7、现场安装施工人员及使用人员应熟悉本产品的结构,性能和技术要求,并严格遵守该设备安全操作规程。



安全操作规程



1、设备运行异常,应立即停机进行检查,检修时应先切断电源,严禁带电作业,严禁旋转部件无防护罩作业。



2、操作人员在工作前应阅读值班记录,并进行设备的总检查。检查三角带的张紧程度、检查筛面张紧情况、各部螺栓紧固情况和筛面破损情况。



3、本机电器设备应接地,电线应可靠绝缘,并安装在蛇皮管内。



4、机器应在空载状态下启动,严禁机器超负荷工作。长时间不工作时应将设备中废水完全排出,并清洗。



5、机器运行时,严禁进行任何调整、清理、检修等工作,以免发生危险。



6、正常工作情况下,每工作八小时应进行检查,并每月定期对机器进行全面检查,检查内容包括固定部件的紧固情况,侧板有否裂开,横梁、加强架是否出现裂纹,弹簧使用情况,螺栓紧固情况,皮带传动,电器开关等。



7、停机应符合工艺系统顺序,即轮式洗砂机严禁带料启动。



8、生产人员必须有良好的安全防护意识,合理的做好自身安全防护。



9、如遇到不能解决问题,应及时与本公司技术员沟通解决。



10、使用厂家没有对设备进行必要的维护与保养,造成的设备损毁等后果,本公司不予承担任何责任。



11、选用原厂配件。


常见故障及处理


厂家故障及处理

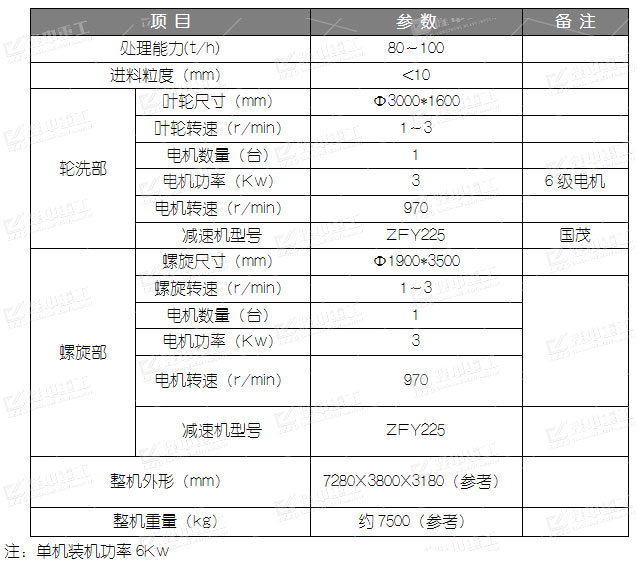

设备参数


参数
