设备选购疑难:滚筒筛与振动筛的区别

2020-08-22


     滚筒筛和振动筛做为应用较为广泛的两种常见筛分设备,很多客户在面临选择时,常常不知道该如何选择。在本文,我们就从这两者的外形、结构、工作原理及作业方式等方面,为大家分析一下滚筒筛和振动筛的区别。



一、工作的原理不同



滚筒筛



     滚筒装置倾斜安装于机架上,电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。

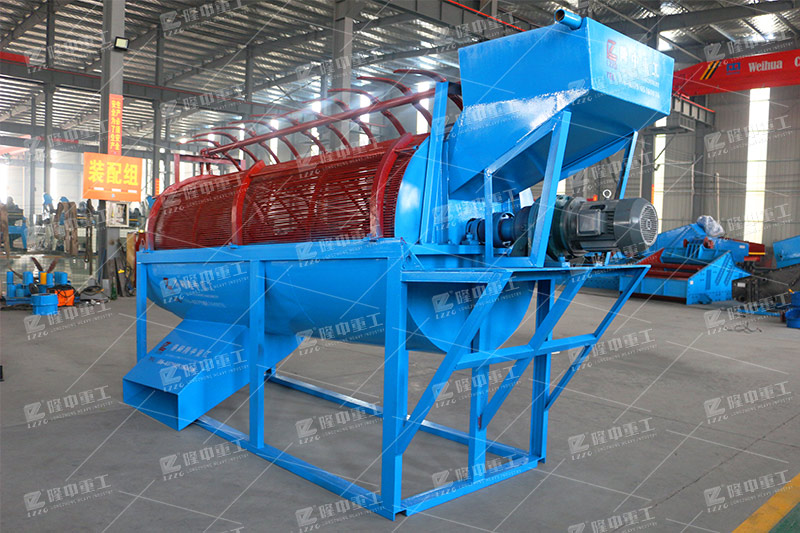

滚筒筛
上图:隆中滚筒筛


振动筛



     振动筛根据运动方式的不同,又分为直线振动筛和圆振动筛。



     直线振动筛是利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出。



     圆振动筛的筛面固定于筛箱上,筛箱由弹簧悬挂或支承,主轴的轴承安装在筛箱上,由带轮带动而高速旋转。偏心配重盘安装在主轴上,随主轴转动产生离心惯性力,使筛箱形成近似圆形轨迹的振动。

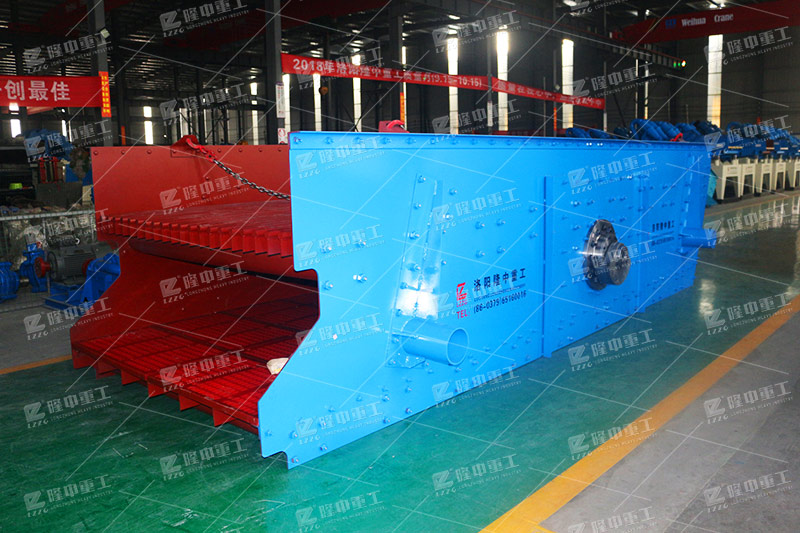

双层圆振动筛
上图:双层圆振动筛




二、筛分方式的不同



     滚筒筛在筛分过程中,主要是利用电机和减速通过轴承带动滚筒转动起来,使物料在滚筒内因滚筒的转动从高到低通过筛网,并将其成功筛选出来,属于滚动筛分。



     振动筛则是利用振动电机产生的激振力进行筛分的,属于振动筛分。



三、外形和结构不同



     滚筒筛与振动在外形上有很大不同,很容易就能分辨出来。



     滚筒筛就是一个圆筒,圆筒外表用一层或多层,或几段筛网来增加筛分规格,滚筒筛体积一般较大,主要有电机、减速机、滚筒装置、筛网、机架、密封盖、进出料口组成,滚筒装置处一定会加钢圈以防滚筒筛变形。



     振动筛则是主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

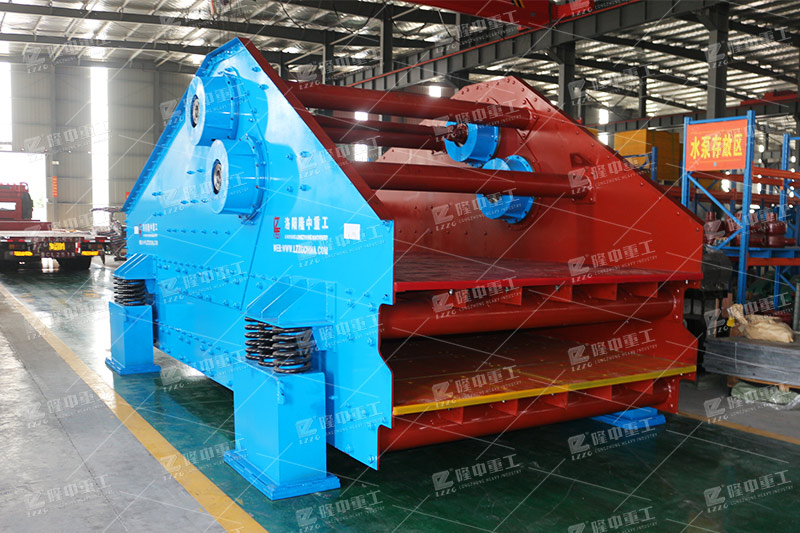

隆中脱水振动筛
上图:隆中脱水振动筛



四、筛分精度不同



     振动筛是以振动电机为振动源的筛分设备,因此筛分精度高,滚筒筛是一种高产量的筛分设备,而筛分精度没有振动筛高。



五、分类不同



     滚筒筛根据筛网层数不同,可分为单层、双层和三层滚筒筛,同时,根据滚筒筛电机处是否与轴承连接,也可分为有轴滚筒筛和无轴滚筒筛。



     而这一点振动筛类似,可根据筛面层数分为单层、双层、三层和四层振动筛。或者是根据振动筛筛面运动轨迹不同,分为圆振动筛和直线振动筛。



双层激振器型振动筛
上图:双层激振器型振动筛


六、产量和适用场合不同



     滚筒筛产量大、寿命长,适合大产量要求使用。



     而振动筛中的直线振动筛产量小,适合筛选细规格的物料;圆振动筛则产量大,适合中大型生产线大产量要求使用。



七、堵料情况不同



     对于滚筒筛,物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。



     而对于圆振动筛,物料在筛面上呈抛物圆形轨迹运动,使物料尽可能的分散从而提高了物料弹跳力,且卡在筛孔中的物料也可以跳出,减少了堵孔现象。



     以上就是滚筒筛与振动筛的主要区别吗,用户在进行筛分设备选购时,应根据不同的场地需求和不同的物料要求,来选择适合的筛分设备,以达到更好的筛分效果。
