【案例】浙江绍兴机制砂零排放案例分析

发布时间:2018-08-14

浙江机制砂零排放项目介绍:

一、用户现场资料及需求
物料类型:经破碎后的机制砂
回收干排后尾水处理,水量150t/h(尾水含泥量30%)。

二、推荐主要设备
1、尾水处理零排放设备
(1)三氢净化体
(2)厢式压滤机

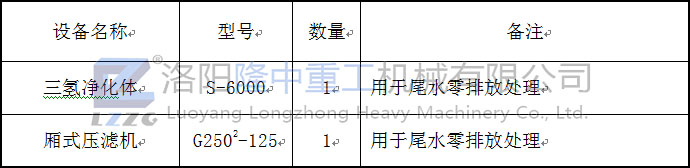

零排放项目主要设备及参数数量
零排放项目主要设备及参数数量

三、设备参数
1、三氢净化体S-6000
设备包含:
(1)三氢净化体主体(罐体+简易支腿)
(2)加药搅拌罐(2个/台)
(3)立式泵1台
(4)返冲洗管道等内部组件

三氢净化体

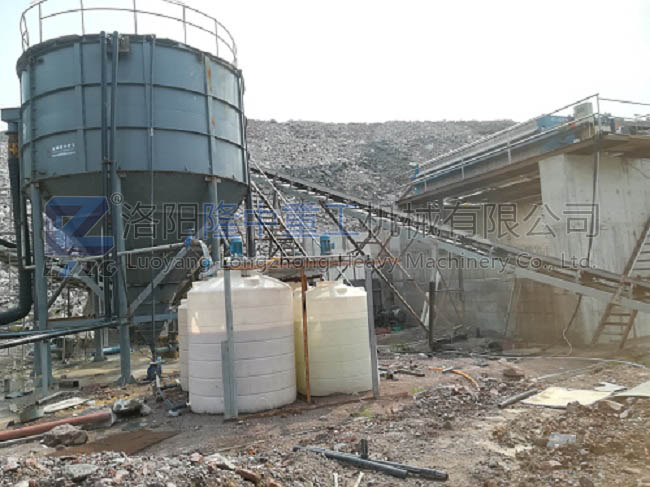

三氢净化体现场施工图

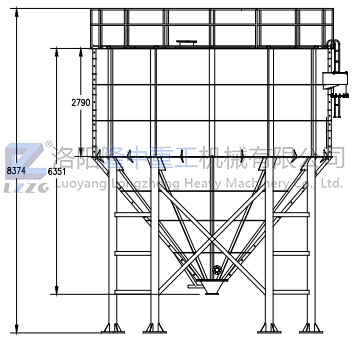

三氢净化体安装正视图

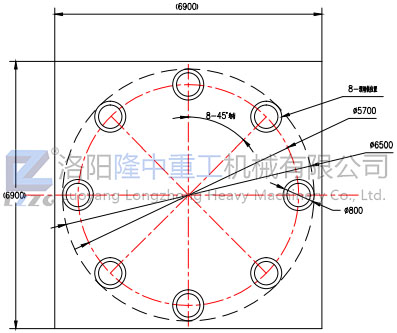

三氢净化体安装俯视图
2、厢式压滤机G2502-125
该设备包含:
(1)厢式压滤机主机
(2)压滤机清水流槽
(3)压滤机入料返流保护管、压力表等
(4)压滤机专用泵

厢式压滤机

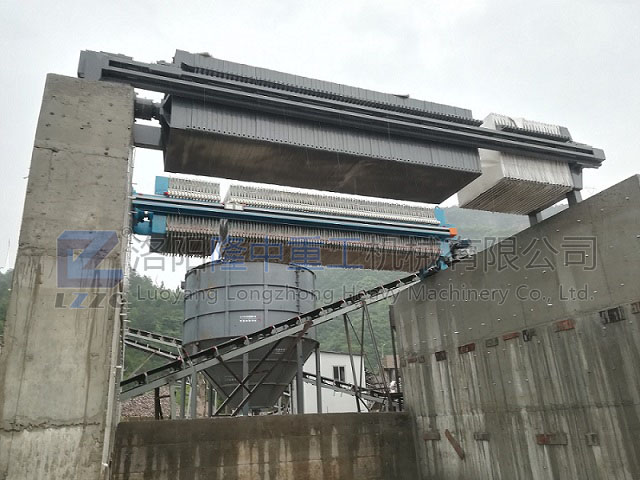

厢式压滤机施工现场图

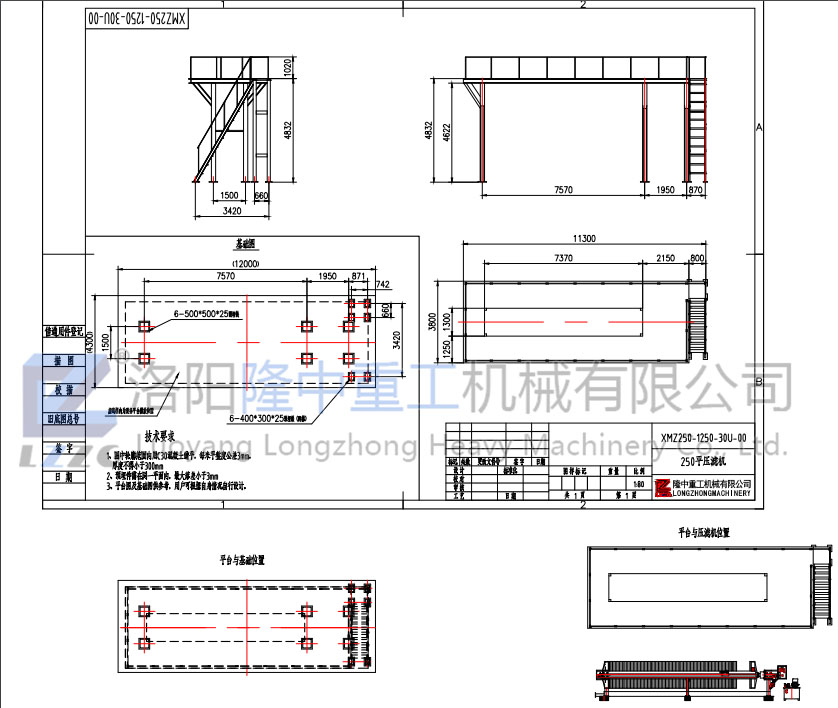

厢式压滤机安装平面图


四、实施方案
本方案对物料进行清洗回收,及尾水净化处理,实施方案如下:
D一步:经过洗净与回收后的物料尾水,利用三氢净化体,实现作业后的尾水净化、泥水分离。
第二步:利用厢式压滤机,将三氢净化体浓密后的污泥压成泥饼,实现干堆。
本方案处理水量150t/h

工艺流程如下:
污水中转水池中的废水由立式泵(4/3)抽取进入三氢净化体(S-6000)。


零排放系统工作流程图

经三氢净化体浓密后的泥浆自流进入泥浆中转池,再由压滤机专用泵抽取,打入厢式压滤机,经压滤机压滤成泥饼排出。同时三氢净化体溢流清水,与压滤机压滤出的清水回流到清水中转池,从而实现细砂回收增效、固废干排处理及水资源的回收再利用。
注:此配置为1台G2502-125厢式压滤机,用户另外预留备用一台G2502-125厢式压滤机位置,以备现场物料泥量出现变化时增加第二台压滤机。

工艺方案优势分析:
(1)先提取原料泥浆中的细砂,能有效降低后序设备负荷,减小设备型号,从而达到投资小,占地面积小的目的,同时可以减少对设备元件的损伤,延长设备使用寿命。
(2)泥砂分离、泥水分离及固废干排,步骤明确、分工细致,每台机器独特的结构设计,保证可以Z大限度地发挥其作用,从而达到简单g效的目的。
(3)细砂回收机具有合理的水路设计,包括返水调节、溢流调节等机构,使整机回收效果更为理想;三氢净化体内部结构根据流体动力学原理设计,充分考虑紊流、沉降等方面因素,在处理量相同的情况下,体积更小,絮凝剂用量更省;厢式压滤机采用全自动程控拉板技术,并在进料口加装压力表及过压保护回流装置,有效保护设备元件及滤布不在过载状态下工作。
(4)专利设计,工艺合理,结构优化,处理后的水、泥均能达到***环保要求。

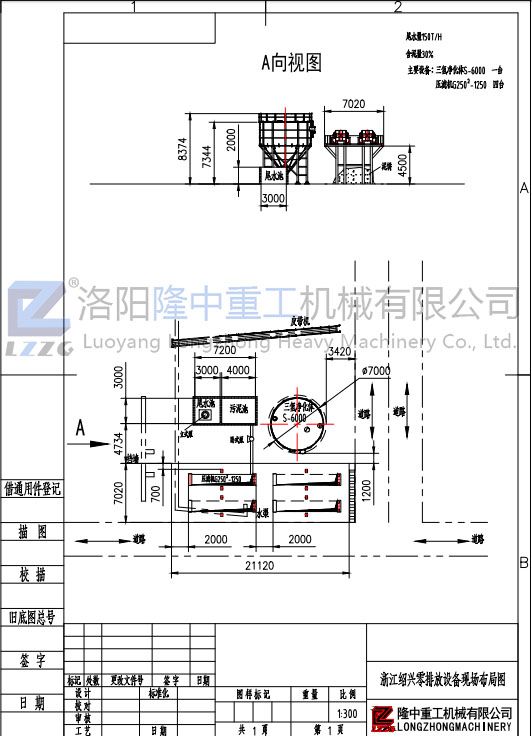

现场布局图
现场布局图

五、此方案实现的功能及预期达到的目标
1、实现的功能
(1)泥砂分离-物料中固体颗粒的回收与脱水。
(2)泥水分离-前期作业产生的尾水净化。
(3)固废干排-尾水中固体废弃物的干排、干堆处理。
2、预期达到的目标
(1)实现物料中固体颗粒回收脱水:-200目以上固体颗粒回收率达80~90%,脱水后物料含水率达到16~20%。成品砂含泥量小于等于3%,符合商混用砂标准。
(2)实现尾水的净化回用:净化后的尾水悬浮物(SS)低于300mg/L(特殊物料除外),高于GB8978《污水综合排放标准》中有关矿山行业尾水排放的三J排放相关标准。清水回用率大于90%,符合***关于工业采矿、选矿等有关水资源重复利用标准。
(3)实现固体废弃物的干堆干排:压滤过的泥饼含水率小于60~75%,达到***关于固体废弃物干堆干排或混合填埋含水率标准。
