【案例】河南新郑电厂固废回收零排放项目

发布时间:2018-08-09

新郑固废回收零排放项目
新郑零排放
新郑零排放项目投建中,敬请期待……

项目背景

  新郑电厂固废回收零排放项目,该项目为垃圾焚烧发电新型环保产业,项目的实施确保环保项目生产企业在生产过程中不会产生二次污染,Z终实现尾水净化回用,固废干排二次利用的目标。

  隆中重工技术人员为该项目出具详细的施工图纸,并现场指导施工安装,解决施工单位在施工过程中遇到的难题。



项目概况

  用户资料及需求

  物料类型:生活垃圾焚烧回收

  1、跳汰机处理后的物料中固体颗粒物回收干排,水量小于40m3/h

  2、滚筒筛筛下物处理,筛下物料粒径<5mm,水量400m3/h

  3、回收干排后尾水处理,水量400m3/h,尾水含固量约7%



方案设计

  1、实现的功能

  (1)泥砂分离-物料中固体颗粒的回收与脱水。

  (2)泥水分离-前期作业产生的尾水净化。

  (3)固废干排-尾水中固体废弃物的干排、干堆处理。

  2、预期达到的目标

  (1)实现物料中固体颗粒回收脱水:-200目以上固体颗粒回收率达80~90%,脱水后物料的含水率达到16~20%。

  (2)实现尾水的净化回用:净化后的尾水悬浮物(SS)低于300mg/L(特殊物料除外),高于GB8978《污水综合排放标准》中有关矿山行业尾水排放的三J排放标准。清水回用率大于90%,符合***关于工业采矿、选矿等有关水资源重复利用标准。

  (3)实现固体废弃物的干堆干排:压滤过的泥饼含水率小于60~75%,达到***关于固体废弃物干堆干排或混合填埋标准。

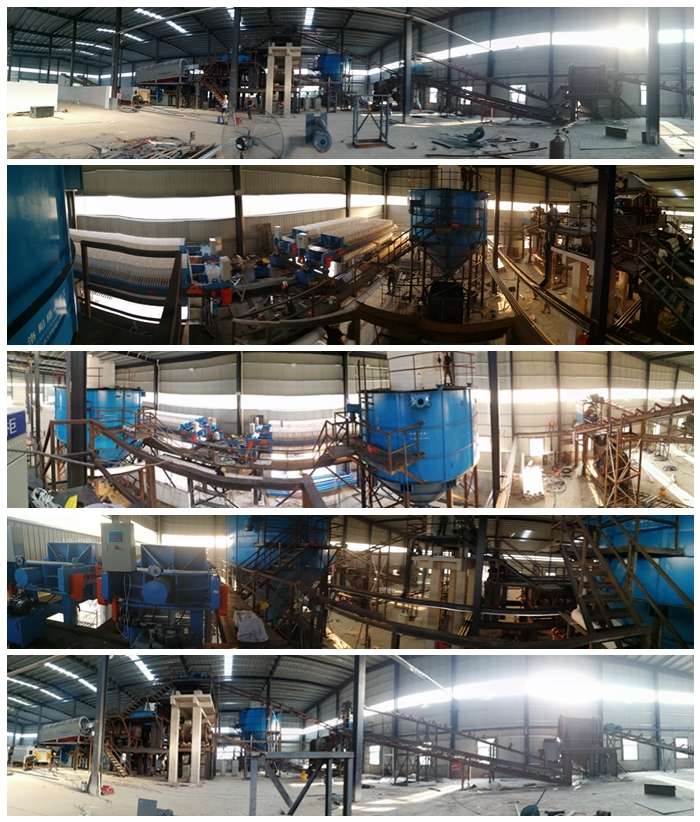

  南京零排放系统
上图所示:南京零排放项目

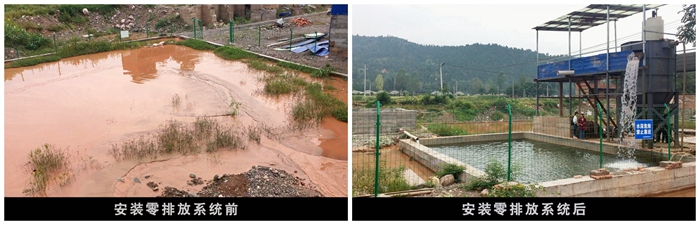

零排放效果

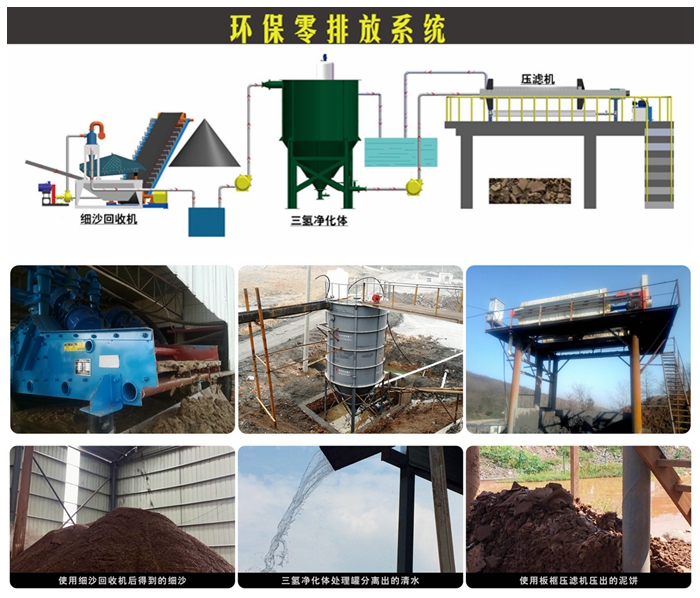

力荐主机

零排放设备

  1、固体颗粒洗选、回收、干排设备

  (1)细砂回收机

  (2)洗砂回收一体机

  2、尾水处理零排放设备

  (1)三氢净化体

  (2)厢式压滤机

  (3)清水储蓄罐

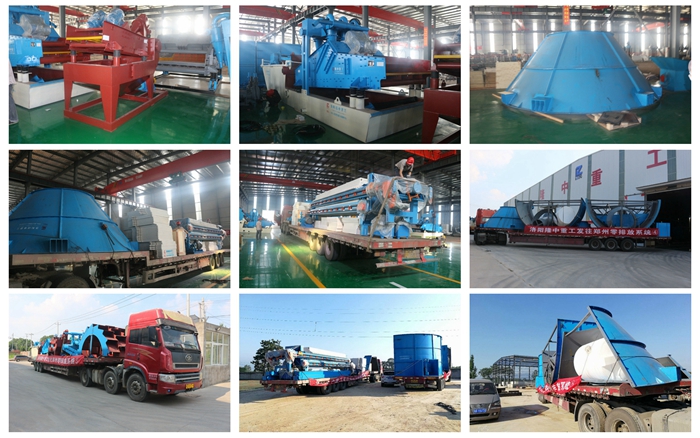

  零排放发货
新郑零排放发货图

实施方案

  本方案对垃圾焚烧生产过程中工序固体颗粒回收,及尾水净化处理,实施方案如下:

  D一步:利用细砂回收机,实现跳汰机处理后尾料的颗粒物回收。

  第二步:利用洗砂回收一体机,实现滚筒筛分后筛下物料的洗净与回收。

  第三步:利用三氢净化体,实现上述细砂回收机、洗砂回收一体机作业后的尾水净化、泥水分离。

  第四步:利用厢式压滤机,将三氢净化体浓密后的污泥压成泥饼,实现干堆。

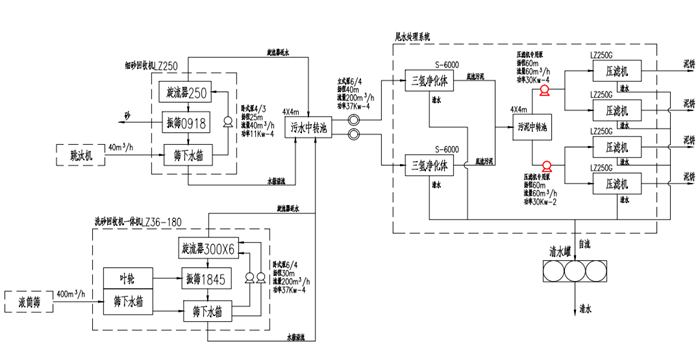

 零排放工艺流程
工艺流程图

工艺流程

  本方案处理水量400m3/h(细砂回收机处理水量约40 m3/h),工艺流程如下:

  1、跳汰机处理后料浆自流进入细砂回收机(LZ250)下部水箱,再经细砂回收机内部配置渣浆泵(4/3)抽取进入分离器(FX250),分离器底流进入振筛筛板上,产出成品细砂(固体颗粒)。分离器返水进入返水箱,并自流进入污水中转水池(4X4m地下),污水中转水污中的废水由立式泵(6/4)抽取进入三氢净化体(S-6000)。

  2、滚筒筛筛分后的筛下物料,自流进入洗砂回收一体机(LZ36-180)叶轮水箱,经洗砂回收一体机处理后的物料颗粒由出料口排出,经由皮带机运送到料堆,旋流器溢流尾水自流进入污水中转水池(4X4m地下),污水中转水池中的废水由立式泵(6/4)抽取进入三氢净化体(S-6000)。

  3、经三氢净化体浓密后的泥浆自流进入泥浆中转池,再由压滤机专用泵抽取,打入厢式压滤机,经压滤机压滤成泥饼排出。同时三氢净化体溢流清水,与压滤机压滤出的清水回流到清水中转池,从而实现细砂回收增效、固废干排处理及水资源的回收再利用。

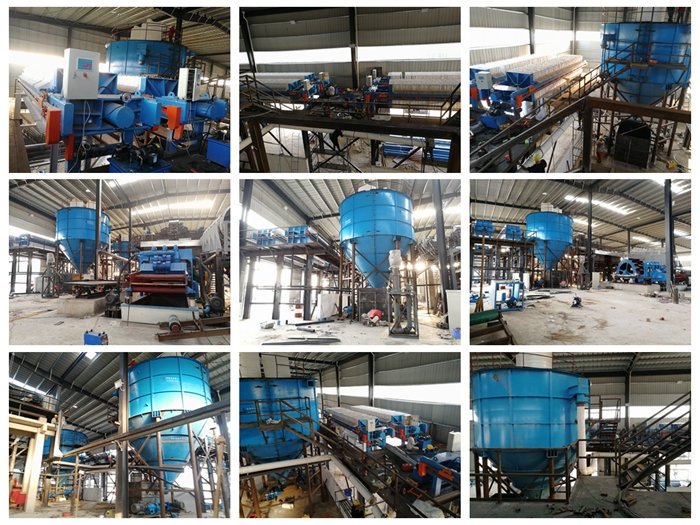

  零排放安装
新郑零排放安装图

方案优势

  1、先提取原料泥浆中的细砂,能有效降低后序设备负荷,减小设备型号,从而达到投资小,占地面积小的目的,同时可以减少对设备元件的损伤,延长设备使用寿命。

  2、泥砂分离、泥水分离及固废干排,步骤明确、分工细致,每台机器独特的结构设计,保证可以Z大限度地发挥其作用,从而达到简单g效的目的。

  3、回收机具有合理的水路设计,包括返水调节、溢流调节等机构,使整机回收效果更为理想;三氢净化体内部结构根据流体动力学原理设计,充分考虑紊流、沉降等方面因素,在处理量相同的情况下,体积更小,絮凝剂用量更省;厢式压滤机采用全自动程控拉板技术,并在进料口加装压力表及过压保护回流装置,有效保护设备元件及滤布不在过载状态下工作。

  4、专利设计,工艺合理,结构优化,处理后的水、泥均能达到***环保要求。
