隆中重工尾矿干排技术

2015-09-08

【应用 域】
主要用于选矿厂尾矿的浓缩、脱水工艺,达到尾矿干堆的目的,从而避免环境污染,是实施绿色矿山的选工艺。

【尾矿干排筛工艺优势】
1.尾矿脱水效果好
运用三种专利设备依次脱水:隆中重工浓缩型水力旋流器+深锥浓密机+尾矿干排筛,使.终浓度达85%以上,实现干式排放。
2.生产线运行成本低
尾矿干排工艺独特的设备组合使设备投资和土建投资很小;能耗低,使用寿命大大延长,进一步降低运行成本。
3.设备使用寿命长
尾矿干排筛工艺所用设备内衬隆中自制的耐磨橡胶,耐磨指数可达128%,并且可根据具体矿浆性质来衬不同特性的橡胶,适用范围广。整条生产线寿命为普通设备生产线的2倍,大大减少人工维护,运营成本至少减少2元/吨以上。

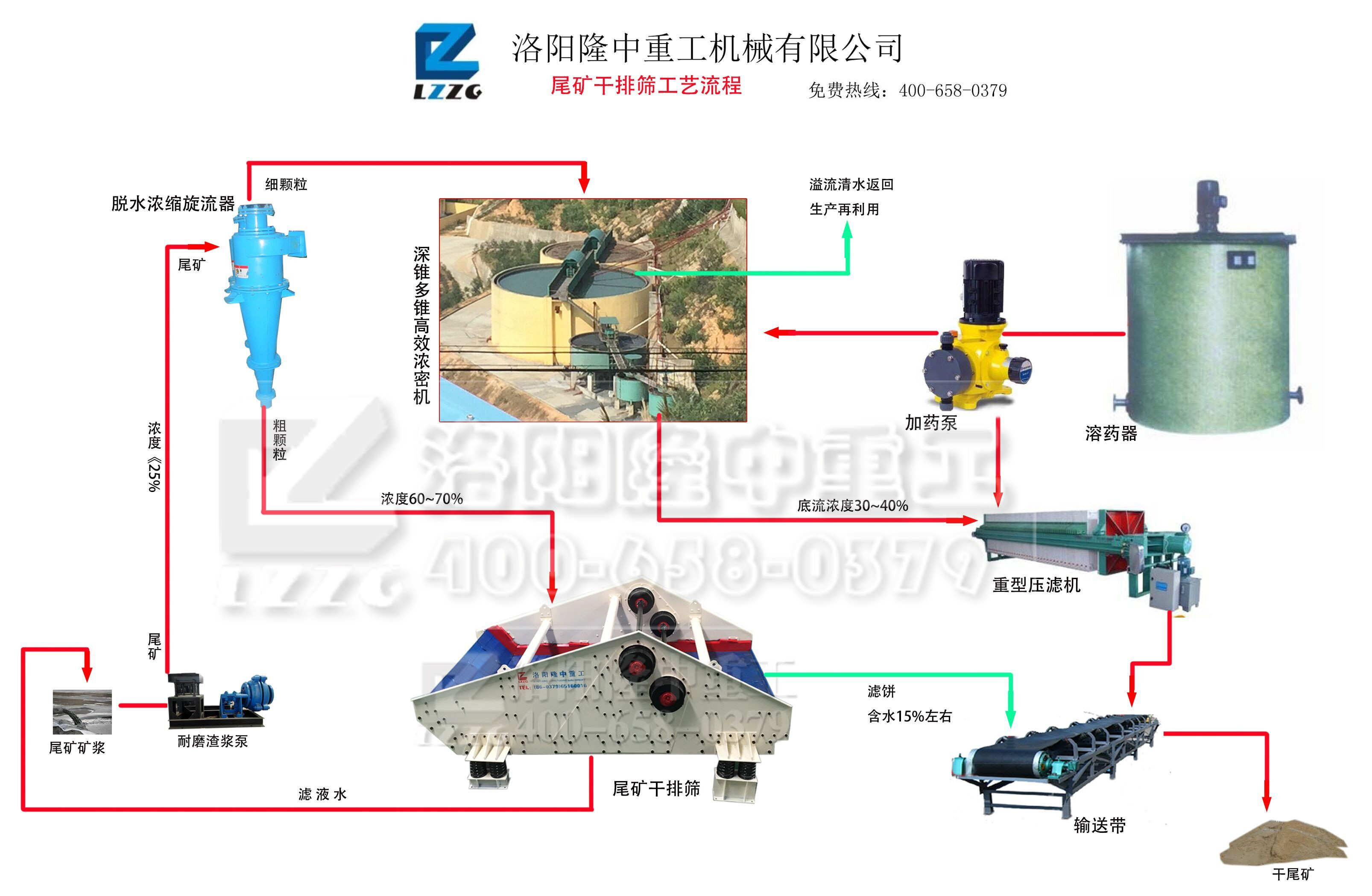

【尾矿干排筛生产线工艺流程图】

尾矿干排筛生产线
【工艺成果】
.终尾矿含水量小于15%;
比传统工艺系统节省成本2元/吨以上;
设备的使用寿命是传统工艺的2倍,维修成本低;应用矿山多次被评为"绿色矿山"。

【尾矿干排筛工作原理】
1、振动筛工作原理

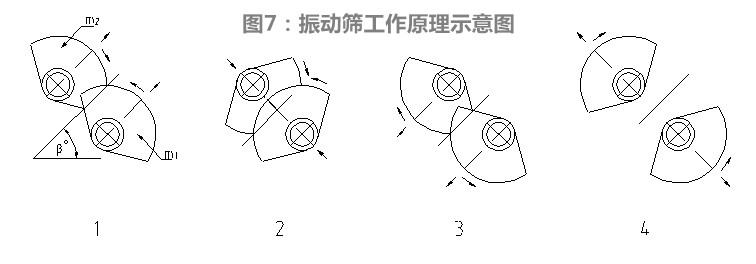

振动筛的参振部分由四组支承装置弹性支承,振动器产生的激振力使筛箱振动,工作原理见图7。振动器中的两组偏心质量m1=m2,作同步反向运转。在各瞬时位置中,两组偏心质量产生的离心力沿振动方向的分力总是互相叠加,而在其法向,离心力的分力总是互相抵消,从而形成单一的沿振动方向的激振力,使筛箱作往复直线振动。
尾矿干排筛
在图示1、3位置,离心力 叠加,激振力.大;在2、4位置,离心力 抵消,激振力为零。在激振力的作用下,物料在筛面上作连续斜上抛运动,物料在抛起时被松散,在与筛面相遇时的碰撞使小颗粒透筛,从而实现物料的分J、脱水、脱泥、脱介之目的。

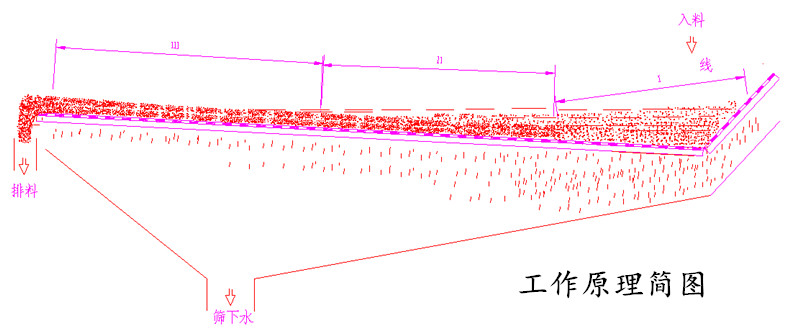

2、尾矿干排筛的脱水原理
尾矿干排筛
尾矿干排筛用作尾矿干排时,其原理描述如下:入料尾矿由给料箱均匀给入筛子入料口处,先在与水平成45度安装泄水筛板处脱除约1/3左右的水分,进入平面筛板与倾斜筛板的结合部后,出现物料的积聚,煤泥颗粒靠重力沉降,开始形成较薄的滤层,滤层又阻止其余颗粒透筛,使得滤层逐渐增厚。未能透筛的水在滤层上部形成水池,由于此处滤层较薄,水分陆续在强烈的运动下逐渐脱去,由于高频低振幅的振动状态,使得形成滤层的尾矿振的越来越密实,至排料口处,物料形成滤饼状,尾矿中的水分除从筛面脱除一部分外,其余由于毛细作用浮现于料层表面,由于筛面负倾角安装,水不会从排料口溢出,表面水会流向结合部水池。

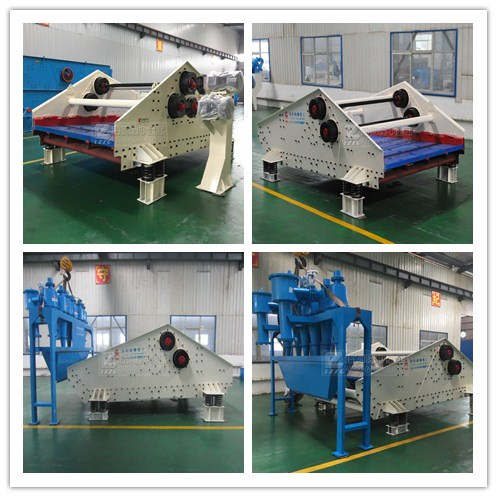

【尾矿干排筛车间图片】
尾矿干排筛
