重庆渝北现场洗砂回收零排放系统

2021-11-10

     重庆渝北该用户所经营为机制砂加工生产线,隆中通过对生产物料及现场排污量、成分进行分析,为客户设计打造了洗砂回收零排放系统,助力用户实现生产线产量增加、环保排放。



用户基本情况



(1)物料类型:机制砂

(2)处理量:150t/h

(3)用水量:220-280m³/h

(4)含粉量:≤10%

(5)用户需求:成品含粉量<3%



主要设备配置



     2LZ3620-2442J洗砂脱水一体机*1、LZ1836-120细砂回收机*1、S-6050三氢净化体*1、G250-125厢式压滤机*2



系统工艺流程



     1、物料通过前端溜槽进入洗脱一体机进行洗砂并脱水,脱水后的成品砂通过传送带运至成品堆场。



     2、脱水筛筛下物料通过渣浆泵送至细砂回收机进行细砂回收,回收后的细砂通过传送带运至堆场。



     3、回收机溢流污水进入污水池,再通过三氢净化体专用泵送至三氢净化体进行浓密,经三氢净化体浓密后的泥浆由压滤机专用泵抽取,打入厢式压滤机进行压滤,并形成泥饼并干排。



     4、三氢净化体溢流出来的清水和压滤机压滤出来的清水回流到清水池中,从而实现细砂回收,泥饼的干排以及水资源的回收再利用。

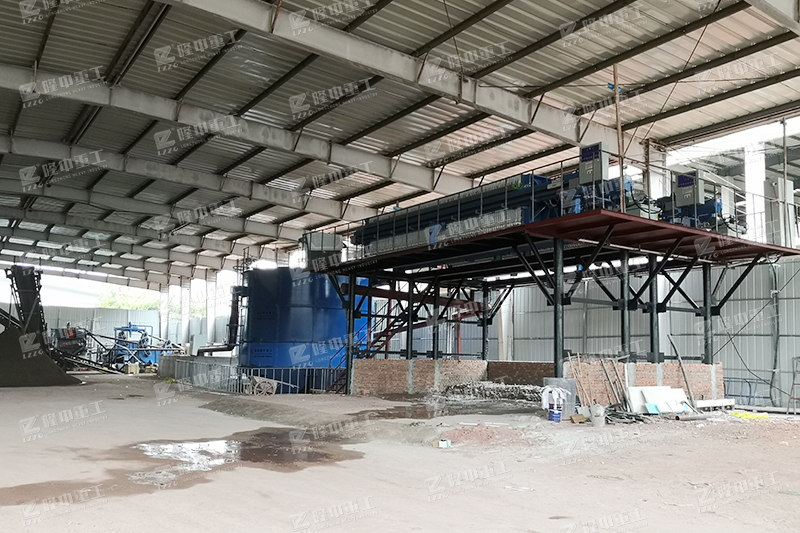

现场实景展示


重庆渝北现场洗砂回收零排放系统

重庆渝北现场洗砂回收零排放系统

重庆渝北现场洗砂回收零排放系统

重庆渝北现场洗砂回收零排放系统

重庆渝北现场洗砂回收零排放系统

重庆渝北现场洗砂回收零排放系统
